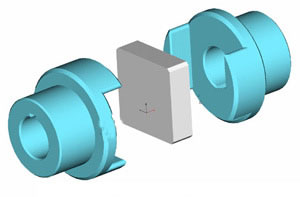

滑塊聯軸器與十字滑塊聯軸器結構相似,不同之處在于中間十字滑塊為方形滑塊,利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動,以實現兩半聯軸器聯接。
該聯軸器噪聲大,效率低,磨損快,一般盡量不選用,只有轉速很低的場合,如球磨機等才選用。
許用補償量：軸向△ x=1~2mm , 徑向△ y ≤ 0.2mm ,角向△α≤ 40 ′。
|
型號
|
公稱轉矩Tn(N.m)
|
許用轉速[n]r/min
|
軸孔直徑
|
軸孔長度
|
D
|
D1
|
B1
|
B2
|
l
|
轉動慣量Kg.m2
|
質量kg
|
|
|
d1 d2
|
Y
|
J1
|
||||||||||
|
L
|
||||||||||||
|
mm
|
||||||||||||
|
WH1 |
16
|
10000
|
10,11 12,14 |
25-32
|
22-27
|
40
|
30
|
52
|
13
|
5 |
0.0007
|
0.6
|
|
32-42 |
27-30 |
|||||||||||
|
WH2
|
31.5 | 8200 |
12,12,16,(17),18 |
50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
|
WH3 |
63 | 7000 |
16,(17),18,20,22 |
42-52 |
30-38 |
70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
|
52-62 |
38-44 |
|||||||||||
|
WH4
|
160 | 5700 |
20,22,24,25,28 |
80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
|
WH5 |
280 | 4700 |
25,28,30,32,35 |
62-82 |
44-60 |
100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
|
82-112 |
60-84 |
|||||||||||
|
WH6
|
500 | 3800 |
30,32,35,38,40,42,45 |
120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
|
WH7 |
900 | 3200 |
40,42,45,48,50,55 |
112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
|
112-142 |
84-107 |
|||||||||||
|
WH8
|
1800 | 2400 |
50,55,60,63,65,70 |
190 | 120 | 150 |
48
|
25 | 1.98 | 55 | ||
|
WH9 |
3550 | 1800 |
65,70,75,80,85 |
172-212 |
132-167 |
330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
|
172-212 |
132-167 |
|||||||||||
|
WH10
|
5000 | 1500 |
80,85,90,95,100 |
330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
